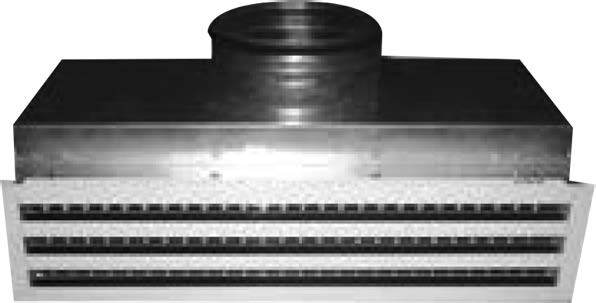

Решетка щелевая SGID с камерами статического давления КСД

Подробное описание

Для регулирования расхода воздуха камеры статического давления 2КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для решёток АРС, АЛС применение 2КСР М нецелесообразно, так как изменение расхода осуществляется непосредственно в распределителе. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы. КСД изготавливаются из оцинкованной стали, с боковым подводом воздуха по стороне А решётки. В зависимости от длины воздухораспределителя в камеру устанавливается один или два входных патрубка. Монтаж КСД к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер. Щелевые решетки с камерами статического давления представляют собой разборную конструкцию, в которой решетки крепятся на камеры с помощью винтов через металлические уголки, установленные в решетках, винты вкручены в резьбовые втулки, установленные на кронштейне камеры. Щелевые решетки с камерами статического давления изготавливаются от размера 500 мм до 2000 мм с шагом 50 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит). В случае, если имеются особые требования к подбору решеток с камерами для монтажа в одну линию, необходимо согласование эскиза. При заказе щелевых решеток с камерами статического давления с нестандартной высотой «С» и (или) нестандартным диаметром «D» присоединительного патрубка, также требуется согласование эскиза. Пример обозначения при заказе 2-х щелевой решётки SGID длиной 9 м с двумя боковинами, белого цвета RAL9016 с камерой статического давления без регулирующего устройства, без теплозвукоизоляции: SGID 9000/2 + Б + 2КСД М Решетки с камерами 2КСД М длиной более 2 м изготавливаются из набора решеток с камерами 2КСД М от 0,5 до 1 м с шагом 50 мм. Подбор камер осуществляется следующим образом: • если длина кратна 1 м, то количество камер N =А/1000. • если длина не кратна 1 мм, то количество камер N = А/1000+1. Если общая длина не кратна 1 м, разбиение осуществляется на N решеток при этом А × общая длина, где N-1 одинаковых решеток от 0,5 до 1 м и одна решетка с камерой отличается в большую или меньшую сторону от остальных в пределах от 0,5 до 1 м. Пример. При заказе SGID 9050/5 + 2КСД М изготавливаются N = 9050/1000 = 9+1=10 камер: SGID 900/5 + 2 КСД М × 9 шт; SGID 950/5+ 2 КСД М × 1 шт; Пример. При заказе SGID 12550/2 + Б + 2КСД М изготавливаются N=12550/1000=12+1=13 камер: SGID 1000/2 + 2 КСД М × 10шт; SGID 1000/2 + 1 Б + 2 КСД М × 2шт; SGID 550/2+ 2 КСД М × 1шт.

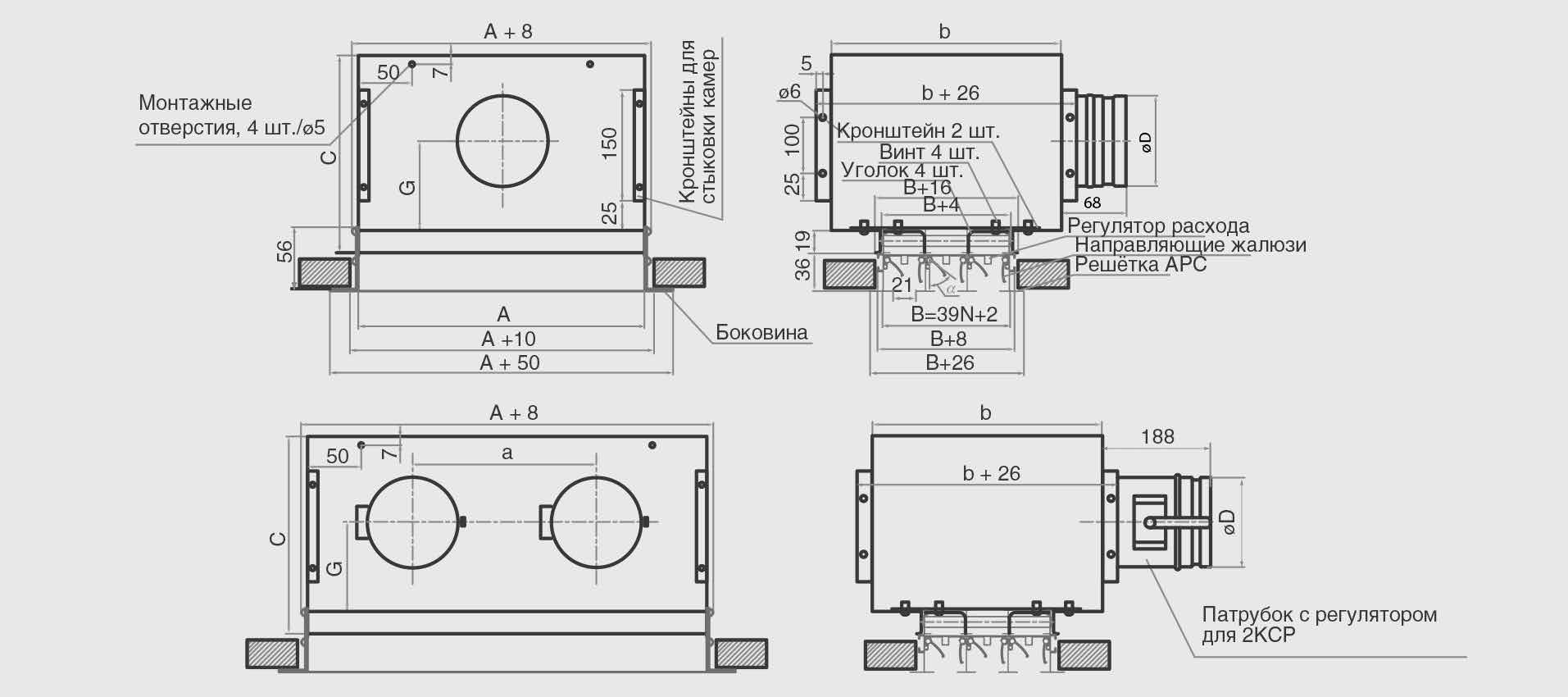

Конструктивные схемы камер статического давления КСД

Характеристики камер статического давления КСД

Диша А, мм	Число щелей N, шт	Высота В, мм	Диаметр D, мм	Кол-во патр., шт	A, мм	B, мм	С, мм	G, мм
500	1	42	159	1	×	142	221	100
100					×
1500				2	750
2000					1000
500	2	55	199	1	×	182	271	125
100					×
1500				2	750
2000					1000
500	3	63	199	1	×	222	281	130
100					×
1500				2	750
2000					1000
500	4	70	248	1	×	272	341	160
100					×
1500				2	750
2000					1000
500	5	78	248	1	×	312	351	165
100					×
1500				2	750
2000					1000
500	6	110	314	1	×	352	396	200
100					×
1500				2	750
2000					1000

× Характеристики промежуточных размеров имеют следующие параметры: А = от 500 мм до 950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А = 500 мм; А = от 1000 мм до 1450 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1000 мм; А = от 1500 мм до 1950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1500 мм.
